Выключатели (датчики) бесконтактные индуктивные

Выключатели бесконтактные индуктивные Сенсор

Описание и принцип действия.
Индуктивными беспроводными выключателями (ВБИ) называются бесконтактные выключатели, которые имеют чувствительный элемент в виде катушки индуктивности с магнитопроводом, открытым в сторону активной поверхности.


Перед действующей поверхностью индуктивного беспроводного выключателя появляется электромагнитное поле. Если внести металлический объект в электромагнитное поле, то колебания генератора уменьшаются, неизмененное напряжение снижается, триггер меняется, коммутационный элемент переключается.
Индуктивные бесконтактные выключатели производятся в корпусах, изготовленных из пластмассы или никеля. Форма корпусов разная с расстояниями срабатывания от 1 до 150 миллиметров.


На практике, объект воздействия для индуктивных бесконтактных выключателей делается из стальной пластины нужных размеров, прикрепленной к движущейся детали механизма, за положением которой нужен постоянный контроль.
Если размеры объекта воздействия меньше за размеры стандарта, то расстояние срабатывания может поменяться. Понять характер этого изменения поможет график зависимости отношения S/Sn от К- отношения площади применяемого объекта, толщина которого около 1 мм к площади стандартного объекта воздействия.

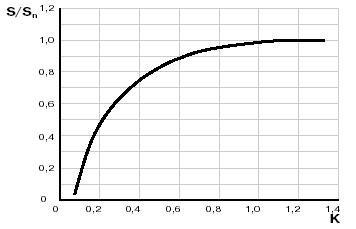

Зависимость расстояния срабатывания от площади используемого объекта воздействия

Если объекты с разных металлов и сплавов, то при работе расстояние срабатывания может убавляться.

Поправочные коэффициенты применяются для предварительных расчетов:
• нержавеющая сталь — 0,8
• нихром — 0,9
• латунь — 0,5
• алюминий — 0,5
• медь — 0,48

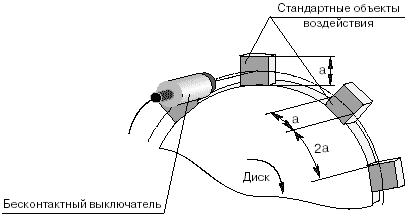

Для качественного и четкого переключения ВБИ, его расстояние срабатывания и расстояние отпускания при обратном ходе предмета делаются разными. Параметром «дифференциальный ход» нормируют и характеризуют эту разницу.
В применении приближения объекта к ВБИ делается перпендикулярно относительной оси. При этом точка срабатывания в пределах гарантированного интервала срабатывания зависит от удаления объекта от функциональной поверхности. Если есть люфты, это обязательно надо учитывать и размещать пластину на минимальных расстояниях от функциональной поверхности.

Применение.
Применяются ВБИ в качестве конечных выключателей в станках с ЧПУ, автоматических линиях и т.д.







Изготовляются ВБИ в никелированном корпусе со степенью защиты IP67, также они могут функционировать при влиянии СОЖ и масле в станочном оборудовании. В трубопрокатном производстве используют индуктивные бесконтактные выключатели с расстоянием срабатывания 150 мм, также они применяются в скребковых конвейерах и т.д.
Используются в простых схемах управления индуктивные бесконтактные выключатели с напряжением питания 20-250 В переменного тока не требующие.
При выборе ВБИ с напряжением питания 10–30 В постоянного тока с тремя или четырьмя выводами необходимо отдавать предпочтение индуктивным выключателям с электрической защитой выхода от перегрузок (буква "З" в обозначении). Эксплуатация изделий без защиты (Л) рационально только при наличии длинных, более 100 м, цепей подключения (см. раздел каталога И4).


Номенклатура
• ВБИ-Д06-40У-1111-М
• ВБИ-Д06-40У-1112-М
• ВБИ-Д06-40У-1121-М
• ВБИ-Д06-43У-2111-М
• ВБИ-Д06-43У-2112-М
• ВБИ-Д06-43У-2121-М
• ВБИ-Д08-40У-1111-М
• ВБИ-Д08-43У-2111-М
• ВБИ-Д08-43У-2112-М
• ВБИ-Д08-43У-2121-М
• ВБИ-Д08-43У-2122-М
• ВБИ-Д10-50У-1111-М
• ВБИ-Д12-34У-1111-Л
• ВБИ-Д12-39У-2111-Л
• ВБИ-М08-45Р-1111-М
• ВБИ-М08-45Р-1112-М
• ВБИ-М08-45Р-1121-М
• ВБИ-М08-45Р-1122-М
• ВБИ-М08-45У-1111-М
• ВБИ-М08-45У-1112-М
• ВБИ-М08-45У-1121-М
• ВБИ-М08-45У-1122-М
• ВБИ-М08-48Р-2111-М
• ВБИ-М08-48Р-2112-М
• ВБИ-М08-48Р-2121-М
• ВБИ-М08-48Р-2122-М
• ВБИ-М08-48У-2111-М
• ВБИ-М08-48У-2112-М
• ВБИ-М08-48У-2121-М
• ВБИ-М08-48У-2122-М
• ВБИ-М12-34Р-1111-Л
• ВБИ-М12-34С-1111-Л
• ВБИ-М12-34С-1112-Л
• ВБИ-М12-34С-1121-Л
• ВБИ-М12-34У-1111-Л
• ВБИ-М12-34У-1112-Л
• ВБИ-М12-34У-1121-Л
• ВБИ-М12-39Р-2111-Л
• ВБИ-М12-39Р-2112-Л
• ВБИ-М12-39Р-2121-Л
• ВБИ-М12-39С-2111-Л
• ВБИ-М12-39С-2121-Л
• ВБИ-М12-39У-2111-Л
• ВБИ-М12-39У-2112-Л
• ВБИ-М12-39У-2121-Л
• ВБИ-М12-39У-2122-Л
• ВБИ-М18-34С-1111-Л
• ВБИ-М18-34С-1121-Л
• ВБИ-М18-34У-1111-Л
• ВБИ-М18-34У-1112-Л
• ВБИ-М18-34У-1121-Л
• ВБИ-М18-34У-1122-Л
• ВБИ-М18-44Р-2111-Л
• ВБИ-М18-44С-2111-Л
• ВБИ-М18-44У-2111-Л
• ВБИ-М18-44У-2112-Л
• ВБИ-М18-44У-2121-Л
• ВБИ-М18-44У-2122-Л
• ВБИ-М30-34Р-1111-Л
• ВБИ-М30-34С-1111-Л
• ВБИ-М30-34С-1112-Л
• ВБИ-М30-34У-1111-Л
• ВБИ-М30-34У-1121-Л
• ВБИ-М30-34У-1122-Л
• ВБИ-М30-49Р-2111-Л
• ВБИ-М30-49С-2111-Л
• ВБИ-М30-49С-2112-Л
• ВБИ-М30-49У-2111-Л
• ВБИ-М30-49У-2121-Л
• ВБИ-М12-60К-1113-З
• ВБИ-М12-60К-1123-З
• ВБИ-М12-60Р-1111-З
• ВБИ-М12-60Р-1113-З
• ВБИ-М12-60Р-1123-З
• ВБИ-М12-60С-1111-З
• ВБИ-М12-60С-1113-З
• ВБИ-М12-60С-1123-З
• ВБИ-М12-60У-1111-З
• ВБИ-М12-60У-1113-З
• ВБИ-М12-60У-1121-З
• ВБИ-М12-60У-1123-З
• ВБИ-М12-65К-2113-З
• ВБИ-М12-65К-2123-З
• ВБИ-М12-65Р-2111-З
• ВБИ-М12-65Р-2113-З
• ВБИ-М12-65Р-2123-З
• ВБИ-М12-65С-2111-З
• ВБИ-М12-65С-2112-З
• ВБИ-М12-65С-2113-З
• ВБИ-М12-65С-2121-З
• ВБИ-М12-65С-2123-З
• ВБИ-М12-65У-2111-З
• ВБИ-М12-65У-2112-З
• ВБИ-М12-65У-2113-З
• ВБИ-М12-65У-2121-З
• ВБИ-М12-65У-2123-З
• ВБИ-М18-76К-1111-З
• ВБИ-М18-76К-1113-З
• ВБИ-М18-76К-1123-З
• ВБИ-М18-76Р-1111-З
• ВБИ-М18-76Р-1113-З
• ВБИ-М18-76Р-1123-З
• ВБИ-М18-76С-1111-З
• ВБИ-М18-76С-1112-З
• ВБИ-М18-76С-1113-З
• ВБИ-М18-76С-1121-З
• ВБИ-М18-76С-1122-З
• ВБИ-М18-76С-1123-З
• ВБИ-М18-76У-1111-З
• ВБИ-М18-76У-1112-З
• ВБИ-М18-76У-1113-З
• ВБИ-М18-76У-1121-З
• ВБИ-М18-76У-1122-З
• ВБИ-М18-76У-1123-З
• ВБИ-М18-86К-2111-З
• ВБИ-М18-86К-2112-З
• ВБИ-М18-86К-2113-З
• ВБИ-М18-86К-2123-З
• ВБИ-М18-86Р-2111-З
• ВБИ-М18-86Р-2113-З
• ВБИ-М18-86Р-2123-З
• ВБИ-М18-86С-2111-З
• ВБИ-М18-86С-2112-З
• ВБИ-М18-86С-2113-З
• ВБИ-М18-86С-2121-З
• ВБИ-М18-86С-2122-З
• ВБИ-М18-86С-2123-З
• ВБИ-М18-86У-2111-З
• ВБИ-М18-86У-2112-З
• ВБИ-М18-86У-2113-З
• ВБИ-М18-86У-2121-З
• ВБИ-М18-86У-2122-З
• ВБИ-М18-86У-2123-З
• ВБИ-М30-76К-1111-З
• ВБИ-М30-76К-1113-З
• ВБИ-М30-76К-1123-З
• ВБИ-М30-76Р-1111-З
• ВБИ-М30-76Р-1113-З
• ВБИ-М30-76Р-1123-З
• ВБИ-М30-76С-1111-З
• ВБИ-М30-76С-1113-З
• ВБИ-М30-76С-1121-З
• ВБИ-М30-76С-1123-З
• ВБИ-М30-76У-1111-З
• ВБИ-М30-76У-1112-З
• ВБИ-М30-76У-1113-З
• ВБИ-М30-76У-1123-З
• ВБИ-М30-91К-2111-З
• ВБИ-М30-91К-2113-З
• ВБИ-М30-91К-2123-З
• ВБИ-М30-91Р-2111-З
• ВБИ-М30-91Р-2113-З
• ВБИ-М30-91Р-2123-З
• ВБИ-М30-91С-2111-З
• ВБИ-М30-91С-2113-З
• ВБИ-М30-91С-2123-З
• ВБИ-М30-91У-2111-З
• ВБИ-М30-91У-2113-З
• ВБИ-М30-91У-2121-З
• ВБИ-М30-91У-2123-З
• ВБИ-Б10-60К-1111-З
• ВБИ-Б10-60К-1113-З
• ВБИ-Б10-60К-1123-З
• ВБИ-Б22-45У-1111-З
• ВБИ-Б22-45У-1113-З
• ВБИ-Б22-45У-1121-З
• ВБИ-Б22-45У-1123-З
• ВБИ-Ф25-10У-1111-З
• ВБИ-Ф25-10У-1113-З
• ВБИ-П40-120К-1111-З
• ВБИ-П40-120К-1113-З
• ВБИ-П40-120К-1121-З
• ВБИ-П40-120К-1123-З
• ВБИ-П40-120К-2111-З
• ВБИ-П40-120К-2113-З
• ВБИ-П40-120К-2123-З
• ВБИ-П40-120Р-1113-З
• ВБИ-П40-120Р-2113-З
• ВБИ-П40-55Р-1113-З
• ВБИ-П40-55Р-2113-З
• ВБИ-Ф60-40К-1111-З
• ВБИ-Ф60-40К-1113-З
• ВБИ-Ф60-40К-1123-З
• ВБИ-Ф60-40К-2111-З
• ВБИ-Ф60-40К-2113-З
• ВБИ-Ф60-40К-2123-З
• ВБИ-Ф60-40Р-2113-З
• ВБИ-Ф60-40У-1111-З
• ВБИ-Ф60-40У-1113-З
• ВБИ-Ф60-40У-1121-З
• ВБИ-Ф60-40У-1123-З
• ВБИ-Ф60-40У-2111-З
• ВБИ-Ф60-40У-2113-З
• ВБИ-Ф60-40У-2121-З
• ВБИ-Ф60-40У-2123-З
• ВБИ-Ф270-110У-2111-ЗА
• ВБИ-Ф270-110У-2113-ЗА
• ВБИ-Ф270-110У-2123-ЗА
• ВБИ-Ф270-70У-2113-ЗА
• ВБИ-Ф270-70У-2123-ЗА
• ВБИ-Ц18-73С-1111-З
• ВБИ-Ц18-73С-1113-З
• ВБИ-Ц18-73С-1123-З
• ВБИ-Ц18-73У-1111-З
• ВБИ-Ц18-73У-1113-З
• ВБИ-Ц18-73У-1123-З
• ВБИ-Ц18-82С-2111-З
• ВБИ-Ц18-82С-2113-З
• ВБИ-Ц30-89 -2111-З
• ВБИ-Ц30-89 -2113-З
• ВБИ-Ц30-89С-2111-З
• ВБИ-Ц30-89С-2113-З
• ВБИ-Ц30-89У-2111-З
• ВБИ-Ц30-89У-2113-З
• ВБИ-М24-84С-1113-З
• ВБИ-Ф80-40У-2113-З
• ВБИ-Ф80-40У-2123-З
• ВБИ-В55-55У-1111-З
• ВБИ-В55-55У-1113-З
• ВБИ-В55-55У-2111-З
• ВБИ-В55-55У-2113-З
• ВБИ-М47-70С-1111-З
• ВБИ-М47-70С-1113-З
• ВБИ-Щ06-600У-1111-З
• ВБИ-Щ06-600У-1112-З
• ВБИ-Щ06-600У-1121-З
• ВБИ-Щ06-600У-1122-З
• ВБИ-Щ10-100У-1111-З
• ВБИ-Щ10-100У-1112-З
• ВБИ-Щ10-100У-1121-З
• ВБИ-Щ10-100У-1122-З
• ВБИ-Щ25-200У-1111-З
• ВБИ-Щ25-200У-1121-З
• ВБИ-Щ06-617У-1111-З
• ВБИ-Щ06-617У-1112-З
• ВБИ-Щ06-623У-1111-З
• ВБИ-Щ06-634У-1111-З
• ВБИ-Щ10-110У-1111-З
• ВБИ-Щ10-110У-1112-З
• ВБИ-Щ10-110У-1121-З
• ВБИ-Щ10-111У-1111-З
• ВБИ-Щ10-111У-1112-З
• ВБИ-Щ10-111У-1121-З
• ВБИ-Щ10-111У-1122-З
• ВБИ-Щ10-115У-1111-З
• ВБИ-Щ10-115У-1121-З
• ВБИ-Щ10-115У-1122-З
• ВБИ-Щ06-641У-1111-3
• ВБИ-Щ10-122У-1111-З
• ВБИ-Щ10-122У-1112-З
• ВБИ-Щ10-151У-1111-З
• ВБИ-М12-60-1131-Л
• ВБИ-М18-76-1131-Л
• ВБИ-М18-86-2131-Л
• ВБИ-М12-60Р-1131-Л
• ВБИ-М12-60Р-1132-Л
• ВБИ-М12-65Р-2131-Л
• ВБИ-М12-65Р-2132-Л
• ВБИ-М18-76Р-1131-Л
• ВБИ-М18-76Р-1132-Л
• ВБИ-М18-86Р-2131-Л
• ВБИ-М18-86Р-2132-Л
• ВБИ-М12-60С-1131-Л
• ВБИ-М12-60С-1132-Л
• ВБИ-М12-65С-2131-Л
• ВБИ-М18-76С-1131-Л
• ВБИ-М18-76С-1132-Л
• ВБИ-М18-86С-2131-Л
• ВБИ-М12-60У-1131-Л
• ВБИ-М12-60У-1132-Л
• ВБИ-М12-65У-2131-Л
• ВБИ-М18-76У-1131-Л
• ВБИ-М18-76У-1132-Л
• ВБИ-М18-86У-2131-Л
• ВБИ-М30-76К-1131-Л
• ВБИ-М30-76К-1132-Л
• ВБИ-М30-91К-2131-Л
• ВБИ-Ц18-73С-1131-Л
• ВБИ-Ц18-73С-1132-Л
• ВБИ-М30-76С-1131-Л
• ВБИ-М30-91С-2131-Л
• ВБИ-Ц18-73У-1131-Л
• ВБИ-М30-76У-1131-Л
• ВБИ-М30-76У-1132-Л
• ВБИ-М30-91У-2131-Л
• ВБИ-М30-91У-2132-Л
• ВБИ-Ц30-89У-2131-Л
• ВБИ-Ф60-40К-1134-Л
• ВБИ-Ф60-40К-2134-Л
• ВБИ-Ф60-40Р-2131-Л
• ВБИ-Ф60-40У-1131-Л
• ВБИ-Ф60-40У-2131-Л
• ВБИ-Ф60-40У-2132-Л
• ВБИ-Ф80-40У-2131-Л
• ВБИ-Ф80-40У-2132-Л
• ВБИ-П40-120К-1131-Л
• ВБИ-П40-120К-1132-Л
• ВБИ-П40-120К-2131-Л
• ВБИ-П40-120К-2132-Л
• ВБИ-Ф270-110У-2131-ЛА
• ВБИ-Ф270-110У-2132-ЛА
• ВБИ-Щ25-200У-1131-Л
• ВБИ-Щ25-200У-1132-Л
• ВБИ-Щ10-100У-1131-Л
• ВБИ-Щ10-100У-1132-Л
• ВБИ-Щ10-111У-1131-Л
• ВБИ-Щ10-111У-1132-Л
• ВБИ-М12-60К-1251-Л
• ВБИ-М12-60С-1251-Л
• ВБИ-М12-60С-1252-Л
• ВБИ-М12-60У-1251-Л
• ВБИ-М12-60У-1252-Л
• ВБИ-М12-65К-2251-Л
• ВБИ-М12-65К-2252-Л
• ВБИ-М12-65С-2251-Л
• ВБИ-М12-65С-2252-Л
• ВБИ-М12-65У-2251-Л
• ВБИ-М12-65У-2252-Л
• ВБИ-М18-76К-1251-Л
• ВБИ-М18-76К-1252-Л
• ВБИ-М18-76С-1251-Л
• ВБИ-М18-76С-1252-Л
• ВБИ-М18-76У-1251-Л
• ВБИ-М18-76У-1252-Л
• ВБИ-М18-86К-2251-Л
• ВБИ-М18-86К-2252-Л
• ВБИ-М18-86С-2251-Л
• ВБИ-М18-86С-2252-Л
• ВБИ-М18-86У-2251-Л
• ВБИ-М18-86У-2252-Л
• ВБИ-М30-76К-1251-Л
• ВБИ-М30-76К-1252-Л
• ВБИ-М30-76С-1251-Л
• ВБИ-М30-76С-1252-Л
• ВБИ-М30-76У-1251-Л
• ВБИ-М30-76У-1252-Л
• ВБИ-M30-91К-2251-Л
• ВБИ-M30-91К-2252-Л
• ВБИ-M30-91С-2251-Л
• ВБИ-M30-91С-2252-Л
• ВБИ-M30-91У-2251-Л
• ВБИ-M30-91У-2252-Л
• ВБИ-Ф60-40К-1244-Л
• ВБИ-Ф60-40К-2244-Л
• ВБИ-Ф60-40У-1241-Л
• ВБИ-Ф60-40У-1242-Л
• ВБИ-Ф60-40У-2241-Л
• ВБИ-Ф60-40У-2242-Л
• ВБИ-Ф80-40У-2241-Л
• ВБИ-Ф80-40У-2242-Л
• ВБИ-П40-120К-1241-Л
• ВБИ-П40-120К-1242-Л
• ВБИ-П40-120К-2241-Л
• ВБИ-П40-120К-2242-Л
• ВБИ-Ф270-110У-2241-ЛА
• ВБИ-Ф270-110У-2242-ЛА
• ВБИ-Ф270-70У-2241-ЛА
• ВБИ-Ф270-70У-2242-ЛА
• ВБИ-Ц18-73С-1241-Л
• ВБИ-Ц18-73С-1242-Л
• ВБИ-Ц30-89К-2241-Л
• ВБИ-Ц30-89С-2241-Л
• ВБИ-Ц30-89С-2242-Л
• ВБИ-Щ25-200У-1241-Л
• ВБИ-Щ25-200У-1242-Л
• ВБИ-Щ10-100У-1241-Л
• ВБИ-Щ10-100У-1242-Л
• ВБИ-Щ10-111У-1241-Л
• ВБИ-Щ10-111У-1242-Л

В большей части индуктивных бесконтактных выключателей есть бистабильная защита своего выхода по току и обозначаются буквой «З», она стоит в конце обозначения. Защита прерывает ток через индуктивный бесконтактный выключатель, если идет перегрузка выхода по току. Эти ВБИ без повреждения переносят кратковременные выбросы тока, короткое замыкание нагрузки, а также зарекомендовали себя в более нехарактерных условиях использования.
Защита срабатывает, если при работе на емкостную нагрузку вызываются начальные броски тока. Нагрузка может быть емкостная(емкость нагрузки больше 15 nF) из-за емкости кабеля если подключить индуктивный бесконтактный выключатель длинным кабелем. Но это в том случае если есть цепи подключения нагрузки длиной 100-200м и больше, используются ВБИ без защиты. У них такие же параметры, как и в идентичных изделиях с защитой, но ток нагрузки не ограничен и равняется 400мА.

• ВБИ-М12-60Р-1113-Л
• ВБИ-М12-60Р-1123-Л
• ВБИ-М12-60С-1111-Л
• ВБИ-М12-60С-1113-Л
• ВБИ-М12-60С-1123-Л
• ВБИ-М12-60У-1111-Л
• ВБИ-М12-60У-1113-Л
• ВБИ-М12-60У-1121-Л
• ВБИ-М12-65Р-2113-Л
• ВБИ-М12-65Р-2123-Л
• ВБИ-М12-65С-2111-Л
• ВБИ-М12-65С-2113-Л
• ВБИ-М12-65У-2111-Л
• ВБИ-М12-65У-2113-Л
• ВБИ-М12-65У-2123-Л
• ВБИ-М18-76С-1111-Л
• ВБИ-М18-76С-1123-Л
• ВБИ-М18-76У-1111-Л
• ВБИ-М18-76У-1113-Л
• ВБИ-М18-86К-2113-Л
• ВБИ-М18-86С-2111-Л
• ВБИ-М18-86С-2123-Л
• ВБИ-М30-76К-1111-Л
• ВБИ-М30-76С-1111-Л
• ВБИ-М30-76У-1113-Л
• ВБИ-М30-91К-2113-Л
• ВБИ-М30-91С-2113-Л
• ВБИ-М30-91С-2123-Л
• ВБИ-М30-91У-2111-Л
• ВБИ-М30-91У-2113-Л
• ВБИ-П40-120К-1113-Л
• ВБИ-П40-120К-1123-Л
• ВБИ-П40-120К-2113-Л
• ВБИ-П40-120К-2123-Л
• ВБИ-Ф25-10У-1113-Л
• ВБИ-Ф270-110У-2111-ЛА
• ВБИ-Ф270-110У-2113-ЛА
• ВБИ-Ф270-110У-2123-ЛА
• ВБИ-Ф60-40К-1113-Л
• ВБИ-Ф60-40К-1123-Л
• ВБИ-Ф60-40У-1111-Л
• ВБИ-Ф60-40У-1113-Л
• ВБИ-Ф60-40У-1123-Л
• ВБИ-Ф60-40 -2113-Л
• ВБИ-Ф60-40У-2111-Л
• ВБИ-Ф60-40У-2113-Л
• ВБИ-Ф60-40У-2123-Л
• ВБИ-Ц30-89У-2111-Л
• ВБИ-Щ06-600У-1111-Л
• ВБИ-Щ10-100У-1111-Л
• ВБИ-Щ10-100У-1112-Л
• ВБИ-Щ10-100У-1121-Л
• ВБИ-Щ25-200У-1111-Л
• ВБИ-Щ25-200У-1121-Л
• ВБИ-Щ06-617У-1111-Л
• ВБИ-Щ10-110У-1121-Л
• ВБИ-Щ10-111У-1111-Л
• ВБИ-Щ10-111У-1112-Л
• ВБИ-Щ10-115У-1111-Л

По специальному заказу могут быть изготовлены и другие изделия без защиты выхода.


test
