Приборы для поиска отверстий

Для поиска сварных швов в металлической ленте необходимы приборы для поиска отверстий фирмы Fotoelektrik Pauly . Для обнаружения сварных швов при последующей размотке и разрезке ленты проката служат отверстия, которые делаются при сварке прокатной металлической ленты в единый кусок в местах сварки. Данные приборы изготовлены по типу Т, т.е приемник и излучатель находятся в разных корпусах. В каждом корпусе установлен ряд активных элементов с линзами квадратной формы. Несколько десятков сантиметров составляет длина активного участка.

Приборы для поиска отверстий фирмы Fotoelektrik Pauly

Между приемником и излучателем протягивается металлическая лента. В случае если есть отверстие в ленте, то излучение попадает на приемник и прибор сигнализирует об этом. Данные приборы помогают обнаруживать отверстия диаметром 2-3 мм, при скорости движения ленты до 10м/сек.

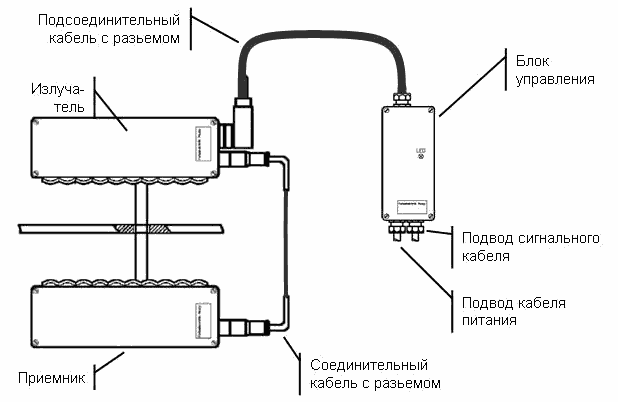

Пример установки прибора для поиска отверстий

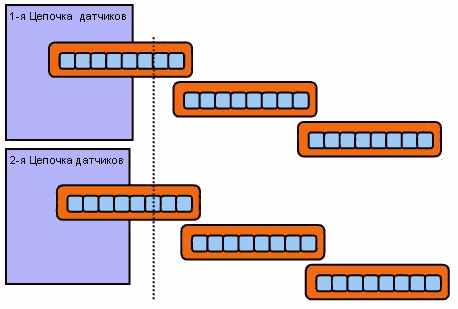

Построение цепочки датчиков для обнаружения отверстий

Можно установить датчики цепочкой, если ширина ленты превышает длину активной части датчика. Для изготовления устройства с более высокой степенью надежности для обнаружения отверстий ставят две цепочки датчиков, при этом вторая цепочка сдвинута относительно первой на половину ширины линзы. Таким образом отверстие точно попадет в активную зону прибора.
