Индуктивные бесконтактные выключатели пороговой частоты




Индуктивные бесконтактные выключатели пороговой частоты:
Устройство и принцип работы

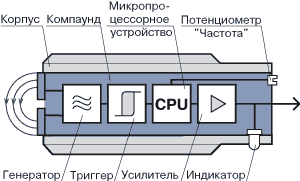

УСТРОЙСТВО.

Выключатели этог типа содержат в одном корпусе индуктивный выключатель и микропроцессорное устройство, которое настраивается потенциометром на определенную частоту срабатывания. Выключатель пороговой частоты изменяет свое состояние, если частота появления управляющего объекта в зоне чувствительности выключателя меньше установленного порога.

ПРИМЕНЕНИЕ И ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ.

Выключатели пороговой частоты наиболее эффективно применять в системах аварийного останова транспортеров, электродвигателей, мельниц элеваторов, различных приводов. При этом в качестве управляющего объекта удобно использовать зубья шестерен, лопасти крыльчаток, металлические выступы и т.п.

Зависимость выставляемой частоты срабатывания (F) от числа оборотов N потенциометра "Частота" - практически линейная

В крайнем левом положении регулятора "Частота" выключатель работает как обычный индуктивный выключатель с "нормально-замкнутыми контактами".

В крайнем правом положении регулятора "Частота" выключатель работает как обычный индуктивный выключатель с "нормально-разомкнутыми контактами".

Указанное здесь максимальное значение частоты срабатывания 50 Гц программируется изготовителем и может быть изменено по желанию потребителя. При этом максимальное значение частоты срабатывания ограничено максимальной рабочей частотой примененного индуктивного выключателя.



Пример применения:

Нагрузкой бесконтактного выключателя здесь является реле К1, включающие и отключающее электродвигатель М. Выключатель может быть переменного тока, 2-х проводных, или постоянного тока, 3-х проводный.

Внимание!

Потребителю важно обратить внимание на то, что расстояние от активной поверхности выключателя до управляющего объекта (d) должно находиться в пределах гарантированного интервала срабатывания: d .

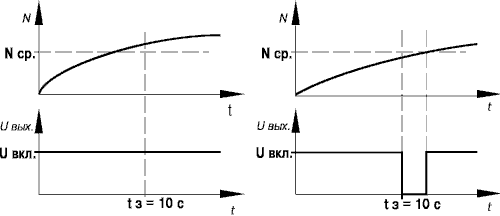

Диаграммы, иллюстрирующие изменение частоты вращения
электродвигателя (N) при его разгоне и выходного напряжения (Uвых)

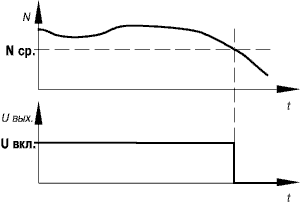

Диаграмма, иллюстрирующая срабатывание выключателя
при снижении частоты вращения электродвигателя (N)

N ср. - частота вращения электродвигателя (мин-1), при которой происходит срабатывание выключателя. Значение частоты определяется потребителем и выставляется на выключателе с помощью потенциометра "Частота".

U вкл. - выходное напряжение, соответствующее включенному состоянию выключателя.

tз=10 с - время задержки (программируется предприятием-изготовителем), необходимое для разгона двигателя. Если частота вращения двигателя за это время не превысит значения, на которое настроен выключатель, то произойдет его срабатывание.

При этом, если N (мин-1) - частота вращения электродвигателя, m - количество лопастей крыльчатки, то частота воздействия управляющего объекта на выключатель равна: F=60 m N.
