Комбинированные схемы подключения

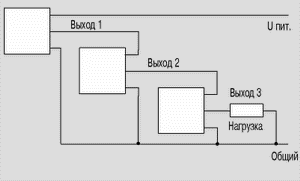

| ПОСЛЕДОВАТЕЛЬНОЕ ВКЛЮЧЕНИЕ |
|
|
|
В случае применения выключателей с замыкающими контактами выполняется логическая функция "И", при применении выключателей с размыкающими контактами - функция "ИЛИ". Здесь необходимо учитывать падение напряжения на каждом выключателе, а также увеличение потребляемого схемой тока, так как к току нагрузки прибавляются токи, потребляемые отдельными выключателями. |
| ПАРАЛЛЕЛЬНОЕ ВКЛЮЧЕНИЕ |
 Схемы могут быть построены на выключателях с выходными транзисторами PNP- и NPN-типа. |
|
В случае применения выключателей с замыкающими контактами выполняется логическая функция "ИЛИ", при применении выключателей с размыкающими контактами - функция "И". Диоды необходимы для электрической развязки выключателей друг от друга. |
| СХЕМА "И" для выключателей переменного тока |
 |
|
Здесь необходимо учитывать, что значение падения напряжения на каждом выключателе достигает 7 В. |
