ВБУ 11




ВБУ 11 - ВЫКЛЮЧАТЕЛЬ БЕСКОНТАКТНЫЙ УРОВНЯ (ПОПЛАВКОВЫЙ ДАТЧИК УРОВНЯ)

При использовании в системах поддержания уровня жидкости бесконтактных выключателей уровня компании "СТРАУС" рекомендуем применять блок управления электронасосом S4008


  Предприятие "СТРАУС" предлагает поплавковые датчики уровня, которые предназначены для контроля уровня жидкостей в резервуарах. Класс исполнения – IP68.Рабочая температура датчиков уровня – до 105 градусов по Цельсию.
  Возможно изготовление поплавковых датчиков уровня по индивидуальному заказу, отличающихся длиной (до 2-х метров), материалом корпуса (латунь/нержавеющая сталь) и поплавка (маслобензостойкий композит/полиамид), а также расположением (расстояние переключения), функцией (замыкание/размыкание) и количеством контактов (до 4-х). При заказе нестандартного поплавкового датчика уровня необходим чертеж для согласования.

Скачать каталог: выключатели бесконтактные уровня (ВБУ) (pdf, 420кб)


КАТАЛОГ

ВБУ 11
Контролируемый уровень
Длина погружаемой части L
Обозначение
1 70 мм 100 мм ВБУ 11.100
2 120 мм 150 мм ВБУ 11.150
3 170 мм 200 мм ВБУ 11.200
4 220мм 250 мм ВБУ 11.250
5 270 мм 300 мм ВБУ 11.300
6 320 мм 350 мм ВБУ 11.350
*** *** *** ***
*** *** *** ***
18 870 мм 900 мм ВБУ 11.900
19 920 мм 950 мм ВБУ 11.950
20 970 мм 1000 мм ВБУ 11.1000

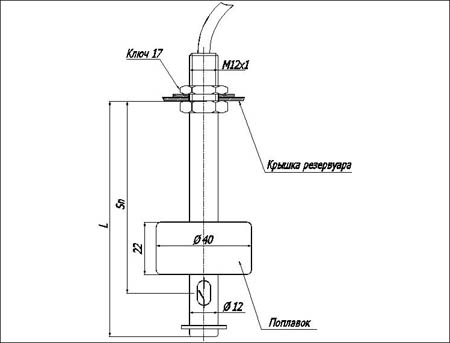

Схема поплавкового датчика уровня

поплавковый датчик уровня
Поплавковый датчик уровня ВБУ 11

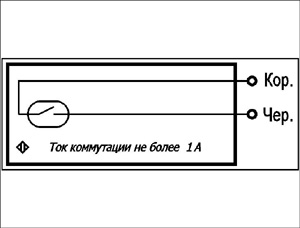

схема подключения поплавкового датчика уровня
Схема подключения поплавкового датчика уровня ВБУ 11



Техническая характеристика выключателя бесконтактного уровня ВБУ 11 (ТУ 42184-001-33506192-06)
Плотность жидкости (не менее)
0,5
Воспроизводимость уровня срабатывания
не хуже 1 мм
Гистерезис срабатывания
не более 5 мм
Коммутируемый ток (не более)
1 А
Коммутируемое напряжение (не более)
250 В
Коммутируемая мощность (не более)
90 Вт
Токовая нагрузка на контакты
постоянный ток до 1А при напряжении до 36В, активная нагрузка (количество срабатываний 200000)
постоянный ток до 0,15А при напряжении до 24В, индуктивная нагрузка (количество срабатываний 200000)
переменный ток до 0,1А при напряжении до 250В, активная нагрузка (количество срабатываний 200000)
переменный ток до 0,4А при напряжении до 220В,индуктивная нагрузка (количество срабатываний 200000)
Способ подключения
Кабель
Диаметр поплавка
40 мм
Материал корпуса
Латунь
Материал поплавка
маслобензостойкий композит
Длина датчика
L+25 мм
Диапазон рабочих температур
-40...+105
Степень защиты
IP68
