ВБУ 22
ВБУ 22 - ВЫКЛЮЧАТЕЛЬ БЕСКОНТАКТНЫЙ УРОВНЯ (ПОПЛАВКОВЫЙ ДАТЧИК УРОВНЯ)
При использовании в системах поддержания уровня жидкости бесконтактных выключателей уровня компании "СТРАУС" рекомендуем применять блок управления электронасосом S4008
Предприятие "СТРАУС" предлагает поплавковые датчики уровня, которые предназначены для контроля уровня жидкостей в резервуарах. Класс исполнения – IP68.Рабочая температура датчиков уровня – до 105 градусов по Цельсию.
Возможно изготовление поплавковых датчиков уровня по индивидуальному заказу, отличающихся длиной (до 2-х метров), материалом корпуса (латунь/нержавеющая сталь) и поплавка (маслобензостойкий композит/полиамид), а также расположением (расстояние переключения), функцией (замыкание/размыкание) и количеством контактов (до 4-х). При заказе нестандартного поплавкового датчика уровня необходим чертеж для согласования.
Скачать каталог: выключатели бесконтактные уровня (ВБУ) (pdf, 420кб)
КАТАЛОГ
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Расстояние X мм по заказу

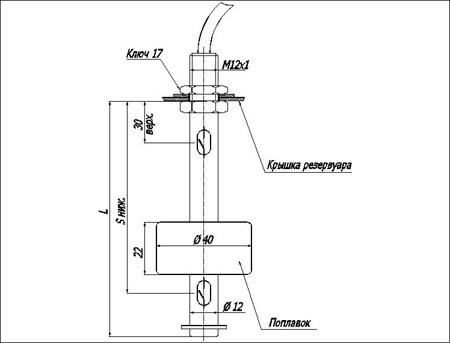

Схема поплавкового датчика уровня
 |
|---|
|
Поплавковый датчик уровня ВБУ 22
|
 |
|

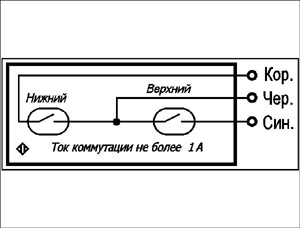

Схема подключения поплавкового датчика уровня ВБУ 22
|
|
Техническая характеристика выключателя бесконтактного уровня ВБУ 22 (ТУ 42184-001-33506192-06)
|
|
| Плотность жидкости (не менее) |
0,5
|
| Воспроизводимость уровня срабатывания |
не хуже 1 мм
|
| Гистерезис срабатывания |
не более 5 мм
|
| Коммутируемый ток (не более) |
1 А
|
| Коммутируемое напряжение (не более) |
250 В
|
| Коммутируемая мощность (не более) |
90 Вт
|
| Токовая нагрузка на контакты |
постоянный ток до 1А при напряжении до 36В, активная нагрузка (количество срабатываний 200000)
|
|
постоянный ток до 0,15А при напряжении до 24В, индуктивная нагрузка (количество срабатываний 200000)
|
|
|
переменный ток до 0,1А при напряжении до 250В, активная нагрузка (количество срабатываний 200000)
|
|
|
переменный ток до 0,4А при напряжении до 220В,индуктивная нагрузка (количество срабатываний 200000)
|
|
| Способ подключения |
Кабель
|
| Диаметр поплавка |
40 мм
|
| Материал корпуса |
Латунь
|
| Материал поплавка |
маслобензостойкий композит
|
| Длина датчика |
L+25 мм
|
| Диапазон рабочих температур |
-40...+105
|
| Степень защиты |
IP68
|
