ВБУ 33




ВБУ 33 - ВЫКЛЮЧАТЕЛЬ БЕСКОНТАКТНЫЙ УРОВНЯ (ПОПЛАВКОВЫЙ ДАТЧИК УРОВНЯ)

При использовании в системах поддержания уровня жидкости бесконтактных выключателей уровня компании "СТРАУС" рекомендуем применять блок управления электронасосом S4008

  Предприятие "СТРАУС" предлагает поплавковые датчики уровня, которые предназначены для контроля уровня жидкостей в резервуарах. Класс исполнения – IP68.Рабочая температура датчиков уровня – до 105 градусов по Цельсию.
  Возможно изготовление поплавковых датчиков уровня по индивидуальному заказу, отличающихся длиной (до 2-х метров), материалом корпуса (латунь/нержавеющая сталь) и поплавка (маслобензостойкий композит/полиамид), а также расположением (расстояние переключения), функцией (замыкание/размыкание) и количеством контактов (до 4-х). При заказе нестандартного поплавкового датчика уровня необходим чертеж для согласования.

Скачать каталог: выключатели бесконтактные уровня (ВБУ) (pdf, 420кб)


КАТАЛОГ

ВБУ 33
Контролируемый уровень
Длина погружаемой части L
Обозначение
1 30 мм (X мм) 100 мм ВБУ 33.100-X/70
70 мм
2 30…70 мм (X мм) 150 мм; ВБУ 33.150-X/120
120 мм
3 30…120 мм (X мм) 200мм ВБУ 33.200-X/170
170 мм
4 30…170 мм (X мм) 250 мм ВБУ 33.250-X/220
220 мм
5 30…220 мм (X мм) 300 мм ВБУ 33.300-X/270
270 мм
6 30…270 мм (X мм) 350 мм ВБУ 33.350-X/320
220 мм
*** *** *** ***
***
*** *** *** ***
***
18 30…820 мм (X мм) 900 мм ВБУ 33.900-X/870
870 мм
19 30…870 мм (X мм) 950 мм ВБУ 33.950-X/920
920 мм
20 30…920 мм (X мм) 1000 мм ВБУ 33.1000-X/970
970 мм

Расстояние X мм по заказу

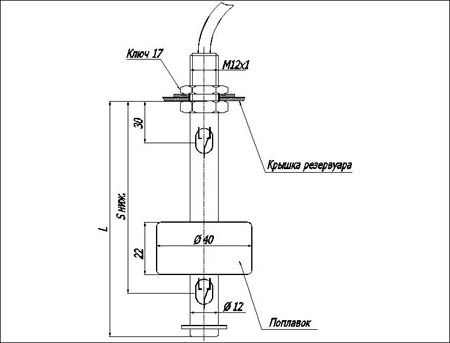

Схема поплавкового датчика уровня

поплавковый датчик уровня
Поплавковый датчик уровня ВБУ 33

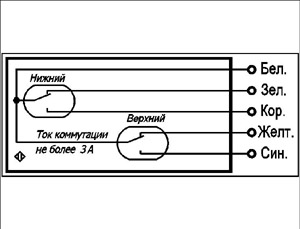

схема подключения поплавкового датчика уровня
Схема подключения поплавкового датчика уровня ВБУ 33



Техническая характеристика выключателя бесконтактного уровня ВБУ 33 (ТУ 42184-001-33506192-06)
Плотность жидкости (не менее)
0,5
Воспроизводимость уровня срабатывания
не хуже 1 мм
Гистерезис срабатывания
не более 5 мм
Коммутируемый ток (не более)
3 А
Коммутируемое напряжение (не более)
250 В
Коммутируемая мощность (не более)
120 Вт
Токовая нагрузка на контакты
постоянный ток до 3А при напряжении до 36В, активная нагрузка (количество срабатываний 10000)
постоянный ток до 0,08А при напряжении до 150В, активная нагрузка (количество срабатываний 1000000)
постоянный ток до 2,5А при напряжении до 27В, активно-индуктивная нагрузка (количество срабатываний 200000
переменный ток до 0,2А при напряжении до 220В, активно-индуктивная нагрузка (количество срабатываний 200000)
Способ подключения
Кабель
Диаметр поплавка
40 мм
Материал корпуса
Латунь
Материал поплавка
маслобензостойкий композит
Длина датчика
L+25 мм
Диапазон рабочих температур
-40...+105
Степень защиты
IP68
