Бесконтактная система управления ключами S6006




Бесконтактная система управления ключами S6006

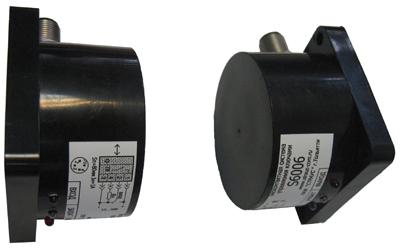

Модуль бесконтактной системы управления ключами S6006
Модуль бесконтактной системы управления ключами S6006



      Модуль бесконтактной системы управления ключами S6006 является устройством автоматики и может применяться на автоматических линиях, автономных тележках и т.д. для дистанционного дуплексного (двунаправленного) управления исполнительными механизмами через воздушный промежуток.

      Бесконтактная система управления ключами состоит из двух или более модулей S6006. Каждый модуль предполагает совместную одновременную работу в паре с точно таким же, расположенным на определенном расстоянии (модули А и Б). Модуль имеет один управляющий вход и один коммутирующий выход. Выход модуля предназначен для коммутации подключенного к нему исполнительного устройства (реле и др.). Если модули находятся в зоне уверенной связи друг с другом (произошел “захват”), то логический сигнал на управляющем входе одного из пары взаимодействующих модулей (модуль А) определяет состояние выхода другого модуля (модуль Б). Соответственно, логический сигнал на входе модуля Б управляет состоянием выхода модуля А. Взаимное управление осуществляется через воздушный промежуток.
      Модули могут находиться на подвижных автономных тележках, на элементах карусели и т.п. В технологическом процессе подвижные объекты с установленными на них модулями поочередно позиционируются напротив неподвижного модуля в зоне “захвата”, что позволяет осуществлять взаимное управление исполнительными устройствами. Количество модулей в подобной системе неограниченно.

Модуль имеет светодиодную индикацию:

Зеленый светодиод предназначен для индикации уровня входного сигнала. Отображает наличие уровня логической “1” на управляющем входе;
Желтый светодиод предназначен для индикации связи с другим модулем (“захват”). Отображает наличие в зоне чувствительности другого модуля системы;
Красный светодиод предназначен для индикации состояния выхода. Отображает включение выхода модуля.


Техническая характеристика модуля бесконтактной системы управления ключами S6006

Модуль бесконтактной системы управления ключами S6006

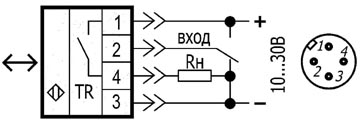

Схема подключения модуля бесконтактной системы управления ключами S6006

Параметр Значение
Напряжение питания постоянного тока 10 …30 В
Уровень пульсаций напряжения питания не более 15%
Потребляемый ток не более 20 мА
Зона чувствительности (“захвата”) при соосном расположении модулей(расстояние срабатывания) 0…100 мм

Входной сигнал:

уровень лог.”0” - 0…0,7 В

уровень лог.”1” - 10…30 В

Входной ток лог.”1”              не более 5мА
Время отклика выхода на управляющий сигнал не более 10 мсек
Структура выходного ключа PNP
Максимальный ток нагрузки 1 А
Падение напряжения на выходном ключе не более 0,1В
Защита от переполюсовки напряжения питания Есть
Защита выхода от короткого замыкания Есть
Защита выхода от перегрузки по току Есть
Диапазон рабочих температур (-10 …+ 70) °С
Степень защиты IP 67
Габаритные размеры 60x60x40 мм
Масса не более 250 г
Материал корпуса АБС



Скачать каталог: Бесконтактная система управления ключами S6006 (pdf, 151 кб)
