Реле контроля скорости вращения

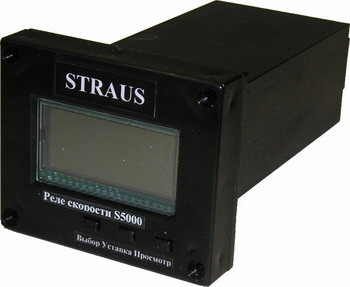

Реле контроля скорости вращения S5000
Реле предназначено для измерения и контроля частоты вращения в диапазоне частот 0...9999 1/мин. Информация о текущем значении частоты вращения отображается в виде десятичного числа на четырехразрядном индикаторе(в оборотах в минуту).В качестве входного устройства используется бесконтактный датчик (индуктивный или оптический).С помощью кнопок, расположенных на передней панели, устанавливаются величина задания частоты вращения, число импульсов со входного устройства на 1 оборот и время разгона (по прошествии которого начинается контроль).
Техническая характеристика
1. Напряжение питания прибора..............................................................................85-240В , 50Гц
2. Напряжение питания датчика пост. тока............................................................4В
3. Погрешность измерения частоты вращения в диапазоне: ...........................0 ... 9999 1/мин.......не более 2%
4. Пределы установки времени разгона..................................................................0,1…10 сек
5. Нагрузочная способность выхода.........................................................................3А (при U=250В)
6. Габаритные размеры...............................................................................................145*80*65мм
Краткое описание работы и принципа действия.
Реле содержит внутренний источник питания постоянного тока +24В, который служит для питания внешнего бесконтактного датчика, цепей пуска и установки режима.
Реле предполагает два режима работы:
-
Пуск осуществляется подачей напряжения +24В от внутреннего источника через контакт внешнего устройства. Отсчет времени разгона начинается с момента пуска. Если по прошествии времени разгона частота вращения остается меньше заданной или в процессе работы снижается до уровня заданной, то исполнительное реле выключается и загорается светодиод индикации аварии. Отмена аварии происходит при повторном пуске. Контроль частоты осуществляется при наличии сигнала на входе пуск. Если сигнал на входе пуск отсутствует, то показания на индикации обнуляются и выходное реле выключается. Контроль частоты производится и в том случае, если устройство находится в режиме установки параметров.
-
Прибор работает в режиме контроля частоты вращения, т.е. при F больше Fзад. выходное реле включается, а при при F меньше Fзад. реле выключается. В этом случае состояние входа “Пуск” безразлично.
Изменение режима работы устройства осуществляется путем установки перемычки, подающей +24В на соответствующий вход устройства.
Скачать каталог: реле скорости (pdf, 45 кб)
|
№ |
Наименование |
Питание пост./перем. |
Вход пост./перем. |
Разрядность |
Диапазон измерений 0-xxxx |
Выход (состояние) |
Циклограмма |
Схема подключения |
Чертеж |
||||||||||||||
|
"сухой контакт" |
Эл.ключ |
||||||||||||||||||||||
|
18-36В |
85-240В |
18-36В |
85-240В |
Н.р. |
Н.з. |
Перекл. |
PNP |
NPN |
|||||||||||||||
|
Реле скорости. |
|||||||||||||||||||||||
|
|
S5000 |
|
|
|
|
4 |
9999об/мин |
|
|
|
|
|
|
F1 |
|||||||||
