Преобразователь напряжения S4007




Преобразователь напряжения S4007


Преобразователь напряжения автомобильный S4007, 12/=24В, 288Вт
ТУ 4573-002-33506192-09

      Преобразователь напряжения автомобильный предназначен для преобразования напряжения бортовой сети грузового автомобиля 12В в постоянное напряжение 24В для питания дополнительных устройств.
      Преобразователь соответствует требованиям электромагнитной совместимости по ГОСТ 28751-90, имеет защиту от переполюсовки питающего напряжения (ГОСТ 52230).
      Преобразователь по условиям эксплуатации относится к изделиям категории 2 и выпускается в климатическом исполнении "О" по ГОСТ 15150


преобразователи напряжения S4005

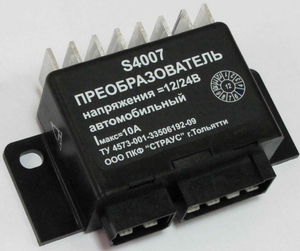

Преобразователь напряжения S4007


габариты преобразователя напряжения S4007

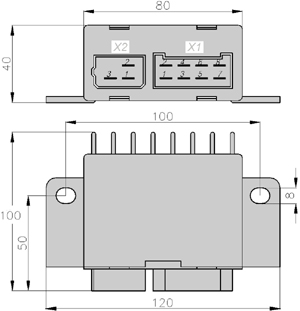

Габариты преобразователя напряжения S4007


Техническая характеристика преобразователя напряжения S4007

Входное напряжение питания, постоянное         10 … 18В
Выходное напряжение 24В ±0,2В
Номинальный суммарный выходной ток, не менее

Максимальный суммарный выходной ток
(в режиме 5 мин. нагрузка / 5 мин. пауза), не более

12А
Амплитуда пульсаций выходного напряжения, не более 50мВ
К.П.Д. преобразователя, не менее   93%
Защита от перегрузки по току Есть
Защита от короткого замыкания выхода Есть
Защита от подключения обратной полярности 24В Есть
Защита от превышения выходного напряжения Есть
Рабочий диапазон температур -40…+60 град.С
Класс защиты IP 4X
Габариты 120 х 100 х 40 мм
Вес 300г
Материал корпуса ПА6



КОМПЛЕКТ ПОСТАВКИ ПРЕОБРАЗОВАТЕЛЯ НАПРЯЖЕНИЯ S4007

Преобразователь напряжения S4007 1шт.
Упаковочная коробка 1шт.
Паспорт 1шт.



Схемы подключения преобразователя напряжения S4007:

Схема подключения преобразователя напряжения S4005

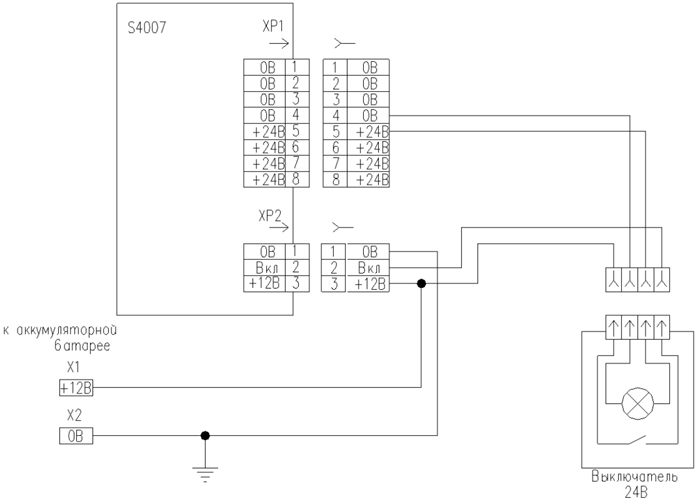

Схема подключения преобразователя напряжения S4007 к бортовой сети и потребителям


 ПОДКЛЮЧЕНИЕ ПРЕОБРАЗОВАТЕЛЯ

Разъем Контакт Название Цепь
X2 1 масса питания преобразователя
2 Вкл. включение преобразователя (отключаемое +12В)
3 +12В питание преобразователя +12В (пост. подключено)
X1 1 масса выходного напряжения
2
3
4
5 +24В выходное напряжение +24В
6 +24В
7 +24В
8 +24В



Скачать каталог: преобразователь напряжения S4007 (pdf, 117кб)
