Щелевые
Щелевые
Данный вид продукции производится совместно с фирмой ЗАО МЕГА-К г.Калуга. Также информациию о данном виде продукции можно получить в каталоге.
Скачать каталог: оптические бесконтактные выключатели ПКФ "СТРАУС" 2006г (pdf, 1.01мб))
Замыкающий Размыкающий Замыкающий Размыкающий Кабельное соединение Разъемное соединение Выходной транзистор: PNP с открытым коллектором* Нагрузка подключается между выходом и общим, минусовым, проводом. * Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор). Кабельное соединение Разъемное соединение Выходной транзистор: PNP с открытым коллектором* Нагрузка подключается между выходом и общим, минусовым, проводом. * Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).
Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004
Щелевой выключатель

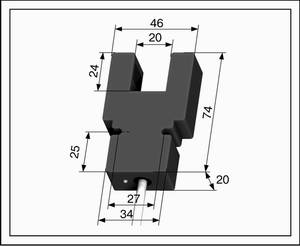

Габаритные размеры корпуса 74 х 46 х 20 мм
Вид излучения
Инфракрасный
PNP
ВБ3.37.хх.TR20.1.1.К
ВБ3.37.хх.TR20.3.1.К
NPN
ВБ3.37.хх.TR20.2.1.К
ВБ3.37.хх.TR20.4.1.К
Внешняя освещенность
Не более 2500 Люкс
Напряжение питания
10 ... 30 В
Ток нагрузки максимальный
300 мА
Падение напряжения
Не более 1,0 В
Частота переключения максимальная
100Гц
Потребляемый ток
Не более 30 мА
Индикатор срабатывания
Есть
Защита от короткого замыкания в нагрузке
Есть
Защита от напряжения обратной полярности
Есть
Время переключения
Не более 1 мс
Гистерезис
Не более 1,5%
Степень защиты
IP67
Диапазон рабочих температур
от -25оС до +70оС
Категория применения коммутирующего элемента
DC13
Емкость нагрузки
Не более 0,22 мкФ
Пульсации напряжения питания
Не более 10%
Способ подключения
Кабель 3х0,35 мм2
Материал корпуса
Пластик
Масса
Не более 150 г
Схемы подключения:
ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 1
РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 3
