Корпуса специальной формы, постоянный ток




Корпуса специальной формы, постоянный ток

Для питания бесконтактных выключателей компании "СТРАУС" рекомендуем использовать источник питания-адаптер S4004

60 мм х 60 мм(исполнение 33)

Способ монтажа Не встраиваемый заподлицо
Расстояние срабатывания (Sn) 30 мм
Гарантированный интервал срабатывания (Sa) 0 ... 21,6 мм
PNP

Замыкающий

ВБ1.33.хх.30.1.1.К

Размыкающий

ВБ1.33.хх.30.3.1.К

Переключающий

* ВБ1.33.хх.30.5.1.К

NPN

Замыкающий

ВБ1.33.хх.30.2.1.К

Размыкающий

ВБ1.33.хх.30.4.1.К

Переключающий

* ВБ1.33.хх.30.6.1.К
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 300 мА
Падение напряжения Не более 1,5 В
Частота срабатывания максимальная 30 Гц
Потребляемый ток Не более 5,0 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Есть
Защита от напряжения обратной полярности Есть

Воспроизводимость 5%
Гистерезис Не более 15%
Степень защиты IP65
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,22 мкФ
Пульсации напряжения питания Не более 10%
Класс изоляции

Способ подключения Кабель 3х0,35 мм2
(* Кабель 4х0,2 мм2)
Материал корпуса Пластик
Масса Не более 250 г


   60 мм х 60 мм   (исполнение 33)

Способ монтажа Не встраиваемый заподлицо
Расстояние срабатывания (Sn) 30 мм
Гарантированный интервал срабатывания (Sa) 0 ... 21,6 мм
PNP

Замыкающий

ВБ1.33.хх.30.1.1.C4

Размыкающий

ВБ1.33.хх.30.3.1.C4

Переключающий

ВБ1.33.хх.30.5.1.C4

NPN

Замыкающий

ВБ1.33.хх.30.2.1.C4

Размыкающий

ВБ1.33.хх.30.4.1.C4

Переключающий

ВБ1.33.хх.30.6.1.C4
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 300 мА
Падение напряжения Не более 1,5 В
Частота срабатывания максимальная 30 Гц
Потребляемый ток Не более 5,0 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Есть
Защита от напряжения обратной полярности Есть

Воспроизводимость 5%
Гистерезис Не более 15%
Степень защиты IP65
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,22 мкФ
Пульсации напряжения питания Не более 10%
Класс изоляции

Способ подключения Разъем
Материал корпуса Пластик
Масса Не более 250 г


   80 мм х 80 мм   (исполнение 34)

Способ монтажа Не встраиваемый заподлицо
Расстояние срабатывания (Sn) 50 мм
Гарантированный интервал срабатывания (Sa) 0 ... 36 мм
PNP

Замыкающий

ВБ1.34.хх.50.1.1.К

Размыкающий

ВБ1.34.хх.50.3.1.К

Переключающий

ВБ1.34.хх.50.5.1.К

NPN

Замыкающий

ВБ1.34.хх.50.2.1.К

Размыкающий

ВБ1.34.хх.50.4.1.К

Переключающий

ВБ1.34.хх.50.6.1.К
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 300 мА
Падение напряжения Не более 1,5 В
Частота срабатывания максимальная 10 Гц
Потребляемый ток Не более 5,0 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Есть
Защита от напряжения обратной полярности Есть

Воспроизводимость 5%
Гистерезис Не более 15%
Степень защиты IP65
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,22 мкФ
Пульсации напряжения питания Не более 10%
Класс изоляции

Способ подключения Кабель 3х0,35 мм2
(* Кабель 4х0,2 мм2)
Материал корпуса Пластик
Масса Не более 350 г


   80 мм х 80 мм   (исполнение 34)

Способ монтажа Не встраиваемый заподлицо
Расстояние срабатывания (Sn) 50 мм
Гарантированный интервал срабатывания (Sa) 0 ... 36 мм
PNP

Замыкающий

ВБ1.34.хх.50.1.1.C4

Размыкающий

ВБ1.34.хх.50.3.1.C4

Переключающий

ВБ1.34.хх.50.5.1.С4


NPN

Замыкающий

ВБ1.34.хх.50.2.1.C4

Размыкающий

ВБ1.34.хх.50.4.1.C4

Переключающий

ВБ1.34.хх.50.6.1.C4
Напряжение питания 10 ... 30 В
Ток нагрузки максимальный 300 мА
Падение напряжения Не более 1,5 В
Частота срабатывания максимальная 10 Гц
Потребляемый ток Не более 5,0 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Есть
Защита от напряжения обратной полярности Есть

Воспроизводимость 5%
Гистерезис Не более 15%
Степень защиты IP65
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,22 мкФ
Пульсации напряжения питания Не более 10%
Класс изоляции

Способ подключения Разъем
Материал корпуса Пластик
Масса Не более300 г



    40 мм х 40 мм   (исполнение 39)

Выключатель с изменяемым положением активной поверхности
особенности применения ВБ1.39.хх.50.х.1.С4

Способ монтажа
Расстояние срабатывания (Sn) 50 мм (25 мм)
Гарантированный интервал срабатывания (Sa) 0 ... 36,0 мм (0 ... 18,0 мм)
PNP

Замыкающий

ВБ1.39.хх.50.1.1.С4

Размыкающий

ВБ1.39.хх.50.3.1.С4

Переключающий

ВБ1.39.хх.50.5.1.С4


NPN

Замыкающий

ВБ1.39.хх.50.2.1.С4

Размыкающий

ВБ1.39.хх.50.4.1.С4

Переключающий

ВБ1.39.хх.50.6.1.С4
Напряжение питания 12 ... 30 В
Ток нагрузки максимальный 300 мА
Падение напряжения Не более 1,5 В
Частота срабатывания максимальная 70 Гц
Потребляемый ток Не более 5,0 мА
Индикатор срабатывания Есть
Защита от короткого замыкания в нагрузке Есть
Защита от напряжения обратной полярности Есть

Воспроизводимость 5%
Гистерезис Не более 15%
Степень защиты IP65
Диапазон рабочих температур от -25оС до +70оС
Категория применения коммутирующего элемента DC13
Емкость нагрузки Не более 0,22 мкФ
Пульсации напряжения питания Не более 10%
Класс изоляции

Способ подключения Разъем
Материал корпуса Пластик
Масса Не более 250 г

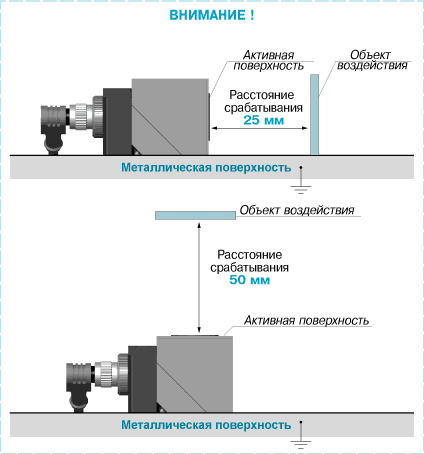

особенности емкостного выключателя с изменяемым положением активной поверхности




Схемы подключения:

ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 1

Кабельное соединение

Разъемное соединение

Выходной транзистор: PNP с открытым коллектором*

Нагрузка подключается между выходом и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ЗАМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка отключена)
Исполнение 2

Кабельное соединение

Разъемное соединение

Выходной транзистор: NPN с открытым коллектором*

Нагрузка подключается между выходом и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 3

Кабельное соединение

Разъемное соединение

Выходной транзистор: PNP с открытым коллектором*

Нагрузка подключается между выходом и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



РАЗМЫКАЮЩИЙ КОНТАКТ (в исходном состоянии нагрузка подключена)
Исполнение 4

Кабельное соединение

Разъемное соединение

Выходной транзистор: NPN с открытым коллектором*

Нагрузка подключается между выходом и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 5

Кабельное соединение

Разъемное соединение

Два выходных транзистора: PNP с открытым коллектором*

Нагрузки подключаются между выходами и общим, минусовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).



ПЕРЕКЛЮЧАЮЩИЙ КОНТАКТ (в исходном состоянии одна нагрузка отключена, другая - подключена)
Исполнение 6

Кабельное соединение

Разъемное соединение

Два выходных транзистора: NPN с открытым коллектором*

Нагрузки подключаются между выходами и общим, плюсовым, проводом.

* Понятие "открытый коллектор" в выходном каскаде носит условный характер, т.к. между коллектором выходного транзистора и общим проводом выключена цепь индикации (светодиод и резистор).
