Монтаж бесконтактных выключателей
Монтаж бесконтактных выключателей
Бесконтактные выключатели могут монтироваться следующим образом:
- встраиваться заподлицо
- не встриваться заподлицо
|

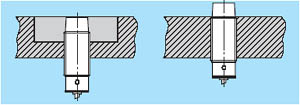

Монтаж выключателя встраиваемого заподлицо
|
Монтаж выключателя не встраиваемого заподлицо
|
 |
 |
|
Выключатель защищен от боковых воздействий. Расстояние воздействия может оказаться недостаточным
|
Вокруг чувствительного элемнта требуется наличие зоны свободной от материала, влияющего на чувствиетльный элемент. Выключатель чувствителен к боковым механическим воздействиям. Расстояние срабатывания увеличено в 1,5...2 раза
|
|

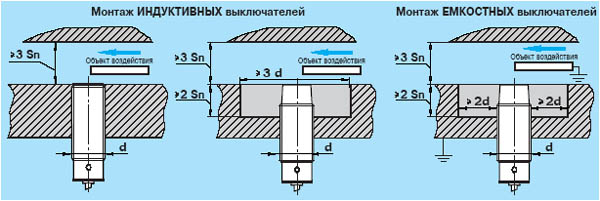

Для устранения влияния окружающих металлических элементов конструкции оборудования, монтаж выключателя должен быть выполенен с соблюдением укзанных ниже размеров
|
 |
|

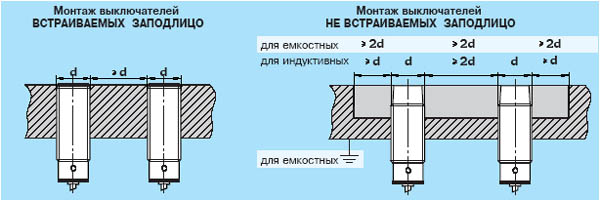

Для устранения взаимного влияния бесконтактных выключателей, монтаж выключателя должен быть выполенен с соблюдением укзанных ниже размеров
|
 |
Рекомендации по правильному монтажу
|
Не допустимо!
|
Рекомендации по монтажу
|
|
|
 Если исключить механические воздействия невозможно, то подводящий следует закрепить к неподвижным частям оборудования с помощью скоб |
 Не допускаются удары объекта управления, подвижных частей оборудования по корпусу выключателя |
 Чтобы устранить вероятность удра объекта, подвижных частей оборудования, следует воспользоваться промежуточным металическим флажком |
Не рекомендуется применять бесконаткные выключатели с незащищенным подводящим кабелем в агрессивоной среде СОЖ, т.к. некоторые типы СОЖ вызывают отвердевание поливинилхлоридной оболчки кабеля и ее дальнейшее разрушение |
 Для защиты подводящего кабеля применяются бесконтактные выключатели со штуцером, на который надевается защитная трубка |
|
|

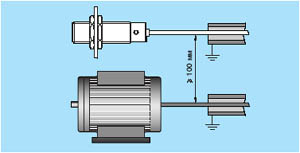

 В целях уменьшения электрических помех, которые могут вызвать ложное срабатывание выключателей, силовые кабели, кабели от электродвигателей и кабели от бесконтактных выключателей следует проложить в отдельных заземленных металлических рукавах |
Усилия при монтаже бесконтактных выключателй
Внимание! Превышение допустимого куртящего момента может привести к повреждению выключателя.
| Диаметр выключателя | Крутящий момент |
| М8x1 ключ 13 | 0,5 кгм |
| M12x1 ключ 17 | 1,5 кгм |
| M18x1 ключ 24 | 3 кгм |
| M30x1,5 ключ 36 | 5 кгм |
| M36x1,5 ключ 41 | 8 кгм |
Пример правильного монтажа бесконтактного выключателя с учетом вышеуказанных примечаний
На предприятии необходимо было получать информацию о положении металлического диска , но из-за больших значений диаметра и люфта диск ударял по корпусу выключателя, выводил его из строя и оборудование прекращало функционировать.
Выполнить точную механическую обработку диска являлось экономически невыгодным. Решение оказалось простым - на диск были установлены толкатели, которые при определенном положении диска опускали металлические флажки перед выключателями, вызывая их срабатывание. Сориентировать флажки таким образом, чтобы они опускаясь пересекали зону чувствиетльности выключателя, незатруднительно.
