Дaтчики урoвня
ДАТЧИКИ УРОВНЯ

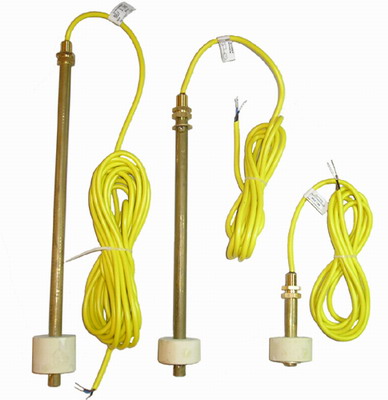

Выключатели бесконтактные уровня (датчики уровня) являются современными элементами автоматики и предназначены для применения в системах управления, контролирующих наполнение и поддержание уровней в резервуарах с различными жидкостями
Коммутирующим элементом датчика уровня является замыкающий геркон, состояние которого определяется положением поплавка датчика с постоянным магнитом внутри.
Расстояние переключения измеряется в рабочем положении датчика уровня от верхней посадочной плоскости датчика уровня до уровня жидкости, имеющей плотность, 1г/см3. При плотности жидкости менее 1г/см3, то расстояние переключения увеличится. Например, при плотности жидкости 0,5г/см3, расстояние переключения увеличится на 8-10мм.
Переключение происходит при совпадении положения поплавка с положением геркона.
Рабочее положение датчика уровня – вертикальное, кабелем вверх.
Ресурс датчика уровня определяется ресурсом количества переключений геркона (см. технические условия на замыкающий геркон МКА-50202 АШПК 685.180.001 ТУ и технические условия на переключающий геркон МКС-27701 АШПК 685.180.005 ТУ).
Ниже приведена схема автоматического регулирования уровня жидкости в резервуаре с применением датчика уровня ВБУ 2, источника питания датчиков S4004, пускателя и насоса.
Схема применения датчика уровня ВБУ2.
