ЛИР-500

ЛИР-500
УЦИ - Устройства Цифровой Индикации

ЛИР-500


Устройство цифровой индикации (УЦИ) ЛИР-500 предназначено в качестве панели оператора для использования в составе информационно-измерительных систем небольших металлообрабатывающих станков, универсальных измерительных микроскопов (УИМ) и другого производственного и лабораторного оборудования совместно с оптоэлектронными растровыми преобразователями линейных или угловых перемещений. УЦИ осуществляет визуализацию информации о размере, линейном перемещении или повороте контролируемого объекта по одной или двум осям, а также, при необходимости, передачу этой информации во внешние устройства для дальнейшей обработки и хранения.

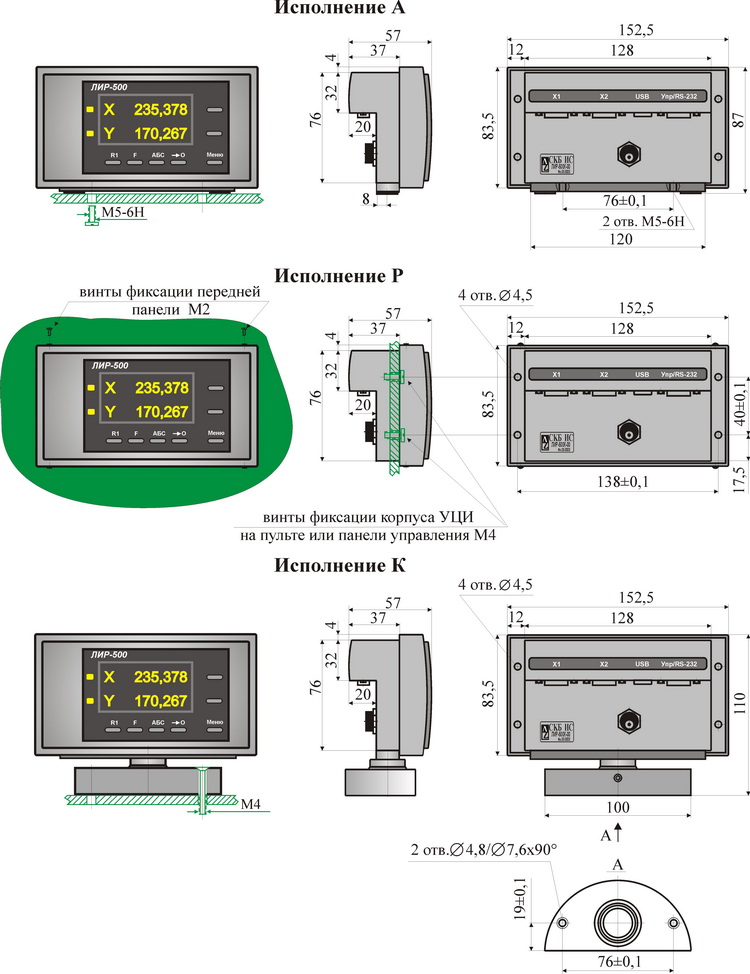

УЦИ выполнено в корпусе из ударопрочного ABS пластика рассчитанного на встраивание в пульты и панели управления. Предусмотрена модификация корпуса для использования в приборном исполнении ЛИР-500Р с возможностью жесткого ЛИР-500А или шарнирного ЛИР-500К крепления к неподвижному основанию оборудования.

Разрешение для линейной оси, мм - 0.0001, 0.0002, 0.00025, 0.0005, 0.001, 0.002, 0.0025, 0.005, 0.01, 0.02, 0.025, 0.05, 0.1, 0.2, 0.25, 0.5

Разрешение для угловой оси - 0.0001°, 0.00015°, 0.0002?, 0.0003°, 0.00036°, 0.0005°, 0.0006°, 0.0009°, 0.001°, 0.0015°, 0.002°, 0.003°, 0.0036°, 0.005°, 0.006°, 0.009°, 0.01°, 0.015°, 0.02°, 0.03°, 0.036°, 0.05°, 0.06°, 0.09°, 0.1°

Диапазон индицирования угла 0° - 360° или ± 180°
Количество осей (количество подключаемых преобразователей)     2
Конструктивное исполнение     приборное
панельное
приборное с поворотным шарниром
Приемник внешнего сигнала     не используется
Зона RI
Обнуление
Выходной сигнал преобразователя     ПИ - прямоугольный импульсный
Степень защиты от внешних воздействий   IP40
Максимальная входная частота сигналов преобразователя   5 МГц
Напряжение питания   5V ± 5% (Внешний AC/DC преобразователь, 50Гц, ~220V ± 20%)
Тип индикатора   графический OLED желто-зеленый 63 х 32 мм, высота цифр 10 мм
Количество индицируемых разрядов   7 разрядов и знак
Потребляемая мощность   не более 10 Вт
Масса   0,7 кг
