Выключатели (датчики) бесконтактные оптические
Выключатели (датчики) бесконтактные оптические
Описание и принцип действия

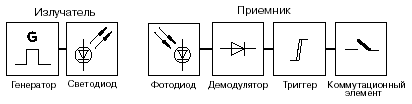

Бесконтактный выключатель, который имеет собственный излучатель, и приемник излучения называется оптическим бесконтактным выключателем (ВБО). Используются оптические бесконтактные выключатели в изделиях с кодированным излучением инфракрасного диапазона. Функциональная схема оптических бесконтактных выключателей приведена на рисунке.
В соответствии с ГОСТ Р 50030.5.2 ВБО делятся три группы:
тип D — с приемом луча, рассеянно отраженного от объекта
тип R — с приемом луча, возвращенного от отражателя
тип Т — с приемом прямого луча от излучателя
Оптические бесконтактные выключатели типа D расположены также как и ВБО типа R в одном корпусе и имеют приемник и излучатель. Приемник ловит луч, рассеяно отраженный от объекта воздействия. Перемещается объект горизонтально относительной оси, также может перемещаться пол углом к ней.
При определении нормированного расстояния срабатывания используется стандартный объект воздействия:
• при Smax более 400 мм — белая бумага с отражающей способностью 90%, размером 200х200 мм
• при Smax до 400 мм — белая бумага с отражающей способностью 90%, размером 100х100 мм.
Используется объект воздействия, который отличается от стандартного, максимальные расстояния срабатывания могут не соответствовать нормированным. Для корректировки можно использовать поправочные коэффициенты:
Дерево — 0,4
Металл полированный — 1,2...1,6
Бумага черная матовая — 0,1
Бумага белая — 1,0
Оптические бесконтактные выключатели типа R расположены в одном корпусе. У них есть приемник и излучатель. Луч, отраженный от специального отражателя, исходит от излучателя к приемнику.
Применяется такое изделия как отражатель, который закрепляется на подвижном объекте. Или используется как объект воздействия, который прерывает луч при неподвижно закрепленном отражателе.
Для ВБО типа R зона чувствительности Sd определяется между ВБО и отражателем.
При поставке ВБО типа R отражатели входят в комплект поставки (см. раздел каталога О4).
Оптические бесконтактные выключатели типа Т отличаются тем что излучатель и приемник находятся в разных корпусах. Прямой оптический луч исходит от излучателя к приемнику и может быть перекрыт предметом воздействия. Доля определения зоны чувствительности Sd в виде обычного объекта воздействия используется приемник.
Напряжение питания излучатель и приемник получают от разных источников питания. О подаче напряжения питания сигнализирует индикатор излучателя, индикатор приемника подает сигнал о срабатывании приемника. В приемнике встроен элемент коммутации.
Приемник и излучатель заказывают как отдельные изделия, потому что они имеют разные обозначения.
Оптические защитные барьеры.
Серия многолучевых оптических защитных барьеров ВБО-290 относится к оптическим бесконтактным выключателям типа Т…
В ряд с шагом 20мм расположены светодиоды излучателя барьера и относящиеся к приемнику фотодиоды формируют параллельные лучи, которые расположены в одной плоскости. Типоразмером защитного барьера (до1м) определяется высота контролируемой плоскости, а разнесением излучателя и приемника (до 16м) определяется ширина контролируемой плоскости.
Коммутационный элемент защитного барьера срабатывает, если через контролируемую плоскость предмета происходит проникновение ( например, руки человека).
Данный барьер исключает срабатывание выходного коммутационного элемента при случайном кратковременном пересечении лучей.
Особенности эксплуатации оптических бесконтактных выключателей.
Особенностями распространения инфракрасного излучения определяются особенности эксплуатации оптического бесконтактного выключателя. К уменьшению расстояния воздействия приводит наличие факторов, которые его ухудшают. Такими факторами являются дым, атмосферные осадки, пыль и т.д. Оптические бесконтактные выключатели имеют регулировку чувствительности, благодаря которой могут компенсировать влияние фоновых объектов под реальные условия эксплуатации.
Кодированное излучение применяется в оптических бесконтактных выключателях для увеличения помехоустойчивости. Для точного направления луча излучателя изделия ВБО-У25-... на поверхность отражателя (тип R) или активную поверхность приемника (тип Т), рекомендуется использовать элемент крепления ПВ-КУ-025 с возможностью регулирования положения изделия (см. раздел каталога О4). Механическая регулировка положения излучателя и приемника есть в оптических защитных барьеров ВБО-Э20…
Контролирование тонких объектов делается более узким лучом оптического бесконтактного выключателя. В таких случаях для ВБО-М18-76... можно использовать насадки типа ПВ-ОД-... (см. раздел каталога О4). Так же следует учесть, что использование насадок уменьшает расстояние срабатывания ВБО.
Применение
Применяются оптические бесконтактные выключатели разных типов для контроля обрыва клинового ремня, контролирования проезда, контролирования наличия крышек и этикеток, для контроля провисания бумаги и т.д.
Барьеры оптические защитные типа ВБО – Э20 применяются в системах, которые запрещают или ограничивают доступ в опасные или контролируемые зоны инородных непрозрачных предметов , например, рук человека.
Использование светодиодных насадок типа ПВ-СД-… дает возможность использовать изделие ВБО-М18-76…типа D. Доступ луча в труднодоступные области оборудования обеспечивают световодные насадки. Также эти насадки решают проблему контроля и выявления малых объектов.
Номенклатура
- ВБО-М18-76К-3111-С
- ВБО-М18-76К-3113-С
- ВБО-М18-76К-3123-С
- ВБО-М18-76Р-3111-С
- ВБО-М18-76Р-3113-С
- ВБО-М18-76Р-3123-С
- ВБО-М18-76У-3111-С
- ВБО-М18-76У-3113-С
- ВБО-М18-76У-3123-С
- ВБО-М18-76С-3111-С
- ВБО-М18-76С-3113-С
- ВБО-М18-76С-3123-С
- ВБО-М18-76К-5111-СА
- ВБО-М18-76К-5113-СА
- ВБО-М18-76К-5123-СА
- ВБО-М18-76Р-5111-СА
- ВБО-М18-76Р-5113-СА
- ВБО-М18-76Р-5123-СА
- ВБО-М18-76С-5111-СА
- ВБО-М18-76С-5112-СА
- ВБО-М18-76С-5113-СА
- ВБО-М18-76С-5121-СА
- ВБО-М18-76С-5122-СА
- ВБО-М18-76С-5123-СА
- ВБО-М18-76У-5111-СА
- ВБО-М18-76У-5113-СА
- ВБО-М18-76У-5121-СА
- ВБО-М18-76У-5123-СА
- ВБО-М18-76К-7111-С
- ВБО-М18-76К-7113-С
- ВБО-М18-76К-7123-С
- ВБО-М18-76Р-7111-С
- ВБО-М18-76Р-7113-С
- ВБО-М18-76Р-7123-С
- ВБО-М18-76С-7111-С
- ВБО-М18-76С-7113-С
- ВБО-М18-76С-7123-С
- ВБО-М18-76У-7111-С
- ВБО-М18-76У-7113-С
- ВБО-М18-76У-7123-С
- ВБО-М18-76К-8111-СА
- ВБО-М18-76К-8113-СА
- ВБО-М18-76К-8123-СА
- ВБО-М18-76Р-8111-СА
- ВБО-М18-76Р-8113-СА
- ВБО-М18-76Р-8123-СА
- ВБО-М18-76С-8111-СА
- ВБО-М18-76С-8113-СА
- ВБО-М18-76С-8123-СА
- ВБО-М18-76У-8111-СА
- ВБО-М18-76У-8112-СА
- ВБО-М18-76У-8113-СА
- ВБО-М18-76У-8123-СА
- ВБО-М18-76К-9111-С
- ВБО-М18-76К-9112-С
- ВБО-М18-76К-9113-С
- ВБО-М18-76К-9121-С
- ВБО-М18-76К-9122-С
- ВБО-М18-76К-9123-С
- ВБО-М18-76Р-9111-С
- ВБО-М18-76Р-9113-С
- ВБО-М18-76Р-9123-С
- ВБО-М18-76С-9111-С
- ВБО-М18-76С-9112-С
- ВБО-М18-76С-9113-С
- ВБО-М18-76С-9121-С
- ВБО-М18-76С-9122-С
- ВБО-М18-76С-9123-С
- ВБО-М18-76У-9111-С
- ВБО-М18-76У-9112-С
- ВБО-М18-76У-9113-С
- ВБО-М18-76У-9121-С
- ВБО-М18-76У-9123-С
- ВБО-М18-76К-9100-Н
- ВБО-М18-76Р-9100-Н
- ВБО-М18-76С-9100-Н
- ВБО-М18-76У-9100-Н
- ВБО-У25-80Р-1111-СА
- ВБО-У25-80Р-1113-СА
- ВБО-У25-80Р-1123-СА
- ВБО-У25-80Р-5111-СА
- ВБО-У25-80Р-5113-СА
- ВБО-У25-80Р-5123-СА
- ВБО-У25-80Р-3113-С
- ВБО-У25-80Р-3123-С
- ВБО-У25-80У-1111-СА
- ВБО-У25-80У-1113-СА
- ВБО-У25-80У-1123-СА
- ВБО-У25-80У-5111-СА
- ВБО-У25-80У-5113-СА
- ВБО-У25-80У-5123-СА
- ВБО-У25-80У-3111-С
- ВБО-У25-80У-3113-С
- ВБО-У25-80У-3123-С
- ВБО-У25-80Р-2111-СА
- ВБО-У25-80Р-2113-СА
- ВБО-У25-80Р-2123-СА
- ВБО-У25-80Р-8111-СА
- ВБО-У25-80Р-8113-СА
- ВБО-У25-80Р-8123-СА
- ВБО-У25-80Р-7111-С
- ВБО-У25-80Р-7113-С
- ВБО-У25-80Р-7123-С
- ВБО-У25-80У-2111-СА
- ВБО-У25-80У-2113-СА
- ВБО-У25-80У-2123-СА
- ВБО-У25-80У-8111-СА
- ВБО-У25-80У-8113-СА
- ВБО-У25-80У-8123-СА
- ВБО-У25-80У-7111-С
- ВБО-У25-80У-7113-С
- ВБО-У25-80У-7123-С
- ВБО-У25-80Р-9100-Н
- ВБО-У25-80Р-9111-С
- ВБО-У25-80Р-9113-С
- ВБО-У25-80Р-9123-С
- ВБО-У25-80У-9100-Н
- ВБО-У25-80У-9111-С
- ВБО-У25-80У-9113-С
- ВБО-У25-80У-9123-С
- ВБО-У25-80У-1273-ЛА
- ВБО-У25-80У-3273-Л
- ВБО-У25-80У-5273-ЛА
- ВБО-У25-80У-2273-ЛА
- ВБО-У25-80У-7273-Л
- ВБО-У25-80У-8273-ЛА
- ВБО-У25-80У-9200-Н
- ВБО-У25-80У-9273-Л
- ВБО-Э20-200Р-9100-Н (излучатель)
- ВБО-Э20-200Р-9123-С (приемник)
- ВБО-Э20-400Р-9100-Н (излучатель)
- ВБО-Э20-400Р-9123-С (приемник)
- ВБО-Э20-600Р-9100-Н (излучатель)
- ВБО-Э20-600Р-9123-С (приемник)
- ВБО-Э20-800Р-9100-Н (излучатель)
- ВБО-Э20-800Р-9123-С (приемник)
- ВБО-Э20-1000Р-9100-Н (излучатель)
- ВБО-Э20-1000Р-9123-С (приемник)
Световозвращатель. Применяется в качестве светоотражателя для ВБО-М18-... и ВБО-У25... выключателей типа R | |
Кронштейн для крепления оптических выключателей и датчиков в корпусе У25 | |
Световод из пластикового моноволокна диаметром 1 мм применяется в оптических выключателях как инструмент для локализации и отдаления зоны чувствительности от ВБО. Снижает чувствительность. Предназначен для выключателей типа D ВБО-М18... | |
Световод из пластикового моноволокна диаметром 1 мм применяется для разнесения оптических лучей приемника и излучателя. Позволяет трансформировать и отдалить рабочую зону от ВБО. Предназначен для выключателей типа D ВБО-М18... | |
Диафрагмы-насадки используются для формирования оптического луча. Позволяют повысить разрешающюю способность ВБО, но снижают чувствительность. Предназначен для выключателей типа D ВБО-М18... |
