Взрывобезопасные индуктивные датчики

Взрывобезопасные индуктивные датчики


Датчики взрывобезопасные индуктивные используются во взрывоопасных зонах, а также в помещениях с повышенной взрывопожарной опасностью. Данные датчики разработаны в соответствии с европейскими стандартами EN 19 234 ("NAMUR"). Они заменяют идентичные датчики фирм BALLUFF и TURCK.

Рабочие режимы состоят в том, что датчик имеет взрывозащитный вид , т.е. искробезопасную электрическую цепь. Для подключения взрывобезопасного индуктивного датчика (ДВИ) к системе управления необходимы искрозащитный барьер и отдельный переключающий усилитель, они размещаются за границами взрывоопасной зоны.




Описание

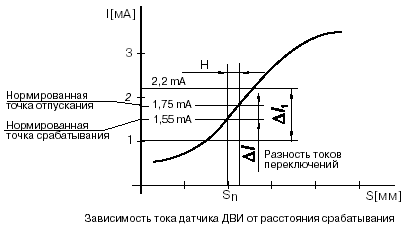

Двухпроводный индуктивный датчик постоянного тока с изменяемым выходным сопротивлением называется индуктивным взрывоопасным датчиком (датчик ДВИ). По назначению он идентичен переменному резистору, который изменяет свое сопротивление по мере приближения металлического объекта воздействия к чувствительному элементу датчика. Если в зоне чувствительности нет металла, то индуктивный датчик находится в состоянии низкого сопротивления и значение выходного тока более 2,2 мА. Если объект из металла входит в зону чувствительности, тогда увеличивается выходное сопротивление датчика и ток стает менее чем 1,0 мА. Изменяется выходное сопротивление от 1 до 8 кОм, а величина тока через датчик от 2,2 до 1,0 мА. Разница токов между неактивным и активным состоянием датчика применяется в переключающемся усилителе как как входной параметр для переключения.





Особенности эксплуатации
При использовании во взрывоопасной зоне индуктивный датчик подключается к системе управления через искрозащитный барьер. Отечественным устройством аналогичного типа является, например, "Корунд-М530". Вместо него может применяться барьер и переключающий усилитель MC13-8Ex0-R/24VDC фирмы Turck или идентичное устройство фирмы MTL.

Номенклатура
На предприятии "Сенсор" выпускаются взрывобезопасные индуктивные датчики следующих типоразмеров:
• ДВИ-М08-45У-1130-Х
• ДВИ-М08-48У-2130-Х
• ДВИ-М12-34С-1130-Х
• ДВИ-М12-39С-2130-Х
• ДВИ-М18-34С-1130-Х
• ДВИ-М18-44С-2130-Х
• ДВИ-М30-34С-1130-Х
• ДВИ-М30-49С-2130-Х
