Счетчики импульсов на DIN-рейку
Новые счетчики импульсов S12XX-S13XX являются модернизированными аналогами счетчиков серии S15XX и S16XX и выполнены в конструткиве, расчитанном на установку на DIN-рейку.
Внешний вид счетчика S12XX-S13XX
Уставка счета задается с помощью кнопок на передней панели счетчика импульсов и запоминается в энергонезависимой памяти. При поступлении импульса на вход СЧЕТ показания счетчика импульсов на индикаторе увеличиваются (или уменьшаются) на 1. По достижении заданного числа импульсов (уставки счета) счетчик импульсов с помощью контактов встроенного реле включает внешние исполнительные устройства.
У счетчиков импульсов с внутренним сбросом встроенное реле включается на время 0,5 с и одновременно происходит обнуление показаний (сброс) счетчика импульсов. У счетчиов импульсов с внешним сбросом реле после срабатывания остается включенным до поступления сигнала на вход СБРОС, который вызывает отпускание реле и обнуление показаний счетчика импульсов.
Пказания счетчика импульсов и заданные режимы запоминаются в энергонезависимой памяти.
Серийно производятся и поставляются счетчики импульсов:
- с прямым счетом (от 0 до значения уставки)
- с обратным счетом
- реверсивные
- сдвоенные
- квадратурные (для намоточных станков)
Степень защиты: IP4X
Диапазон рабочих температур: 0 … +50°С
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|---|

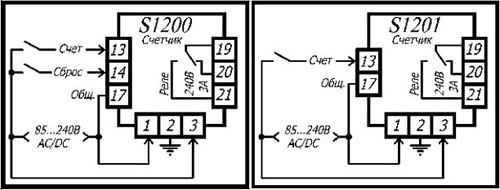

| Схемы подключения счетчиков импульсов S1200 и S1201 |
 |
| Схемы подключения счетчиков импульсов S1202 и S1220 |
 |

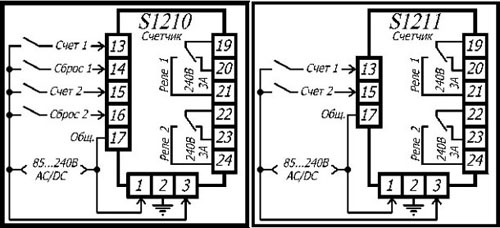

| Схемы подключения счетчиков импульсов S1210 и S1211 |
 |
| Схемы подключения счетчиков импульсов S1212 и S1232 |
 |
|---|
| Схемы подключения счетчиков импульсов S1300 и S1301 |
 |
| Схемы подключения счетчиков импульсов S1302 и S1332 |
 |
| Схемы подключения счетчиков импульсов S1310 и S1311 |
 |
|---|
| Схемы подключения счетчиков импульсов S1300-1 |
 |
| Схемы подключения счетчиков импульсов S1300-2 |
 |

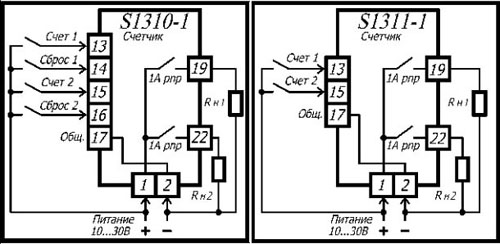

| Схемы подключения счетчиков импульсов S1310-1 и S1311-1 |
 |

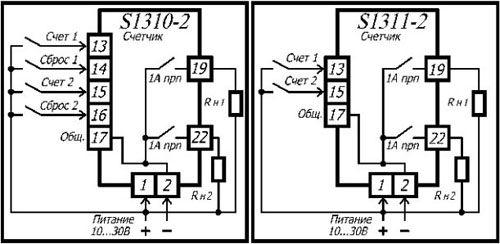

| Схемы подключения счетчиков импульсов S1310-2 и S1311-2 |
Скачать каталог: счетчики импульсов, таймеры , тахометры (pdf, 136кб)
