Таймеры предназначены для отсчета интервалов времени и включения исполнительных устройств по истечении заданного интервала времени.

Уставка интервала времени задается с помощью кнопок на передней панели таймера.
Текущие показания таймера выводятся на индикатор.
Значения уставок и показания таймера запоминаются в энергонезависимой памяти.

Серийно производятся и поставляются таймеры, имеющие различные алгоритмы работы:

  1. При поступлении внешнего сигнала на вход СТАРТ таймера начинается отсчет интервала времени и продолжается только при наличии входного сигнала (иначе отсчет останавливается). По истечении заданного интервала времени, включается исполнительное реле и дальнейший отсчет прекращается. Отпускание реле и обнуление показаний таймера происходит при поступлении внешнего сигнала на вход СБРОС.
  2. При поступлении внешнего сигнала на вход СТАРТ начинается отсчет и не прекращается до достижения заданного интервала времени, после чего включается исполнительное реле и дальнейший отсчет прекращается. Отпускание реле и обнуление показаний таймера происходит при поступлении внешнего сигнала на вход СБРОС.
  3. При поступлении внешнего сигнала на вход СТАРТ начинается отсчет (пропадание сигнала останавливает и обнуляет таймер). По достижении заданного интервала времени включается исполнительное реле и дальнейший отсчет прекращается. Отпускание реле и обнуление показаний таймера происходит при пропадании внешнего сигнала на входе СТАРТ.
  4. Аналогично п.3, но время включения реле ограничено значением 0, 5сек.

Степень защиты: IP41
Диапазон рабочих температур: 0 … +50°С

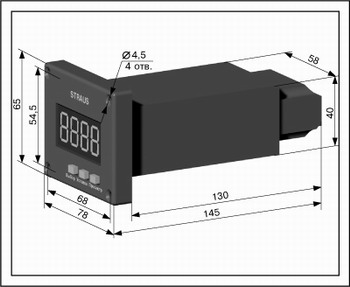

Таймеры S20xx, S21xx

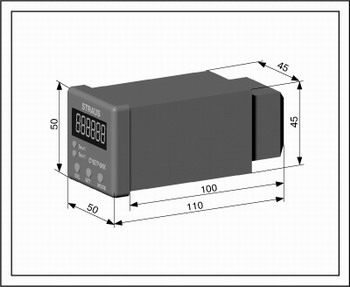

Таймеры S25xx, S26x

Таймер Таймер

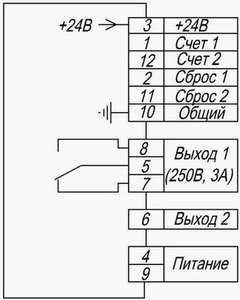

Базовая схема подключения
Таймер Таймер
Базовая схема подключени



Наиме-нование

Питание
пост./перем.

сигнал
СТАРТ
пост./перем.

сигнал
СБРОС
пост./перем.

Раз-ряд-
ность

Диапазон интервалов врем.
уставок

Выход

Выход +24В
для питания  датчиков

Условия пуска, остановки и сброса таймера

“сухой контакт”

18…
36В

85…
240В

18…
36В

85…
240В

18…
36В

85…
240В

Внутр.

н.р.

перекл.

Длительность входного импульса СТАРТ/СБРОС  не менее 7 мс, пауза между импульсами не менее 14 мс.
Прямой отсчет времени

S2000















4

0…99,99 с





нет

СТАРТ / СТОП – уровень 1 / 0
СБРОС показаний – уровень 1

S2001















4

0…99,99 с





нет

СТАРТ/СБРОС – уровень 1 / 0

S2002















4

0…99 мин 59 с





нет

СТАРТ/СБРОС – уровень 1 / 0

S2003















4

0…99 мин 59 с





нет

СТАРТ/СТОП – уровень 1 / 0
СБРОС показаний – уровень 1

S2004















4

0…99 час 59 мин





да

СТАРТ / СТОП – уровень 1 / 0
СБРОС показаний – уровень 1

S2005















4

0…99 мин 59 с



T=0,5 с

нет

СТАРТ – передний фронт

S2006















2+2

0…99 с





нет

СТАРТ / СТОП – уровень 1 / 0
СБРОС показаний – уровень 1

S2100















4

0…99,99 с





нет

СТАРТ / СТОП – уровень 1 / 0
СБРОС показаний – уровень 1

S2101















4

0…99,99 с





нет

СТАРТ/СБРОС – уровень 1 / 0

S2102















4

0…99 мин 59 с





нет

СТАРТ/СБРОС – уровень 1 / 0

S2103















4

0…99 мин 59 с





нет

СТАРТ/СТОП – уровень 1 / 0
СБРОС показаний – уровень 1

S2104















4

0…99 мин 59 с





нет

СТАРТ / СТОП – уровень 1 / 0
СБРОС показаний – уровень 1

S2105















4

0…99 мин 59 с



T=0,5 с

нет

СТАРТ – передний фронт

S2106















2+2

0…99 с





нет

СТАРТ / СТОП – уровень 1 / 0
СБРОС показаний – уровень 1

S2500















6

0…99 мин 59,99 с





нет

СТАРТ / СТОП – уровень 1 / 0
СБРОС показаний – уровень 1

S2501















6

0…99 мин 59,99 с





нет

СТАРТ/СБРОС – уровень 1 / 0

S2502















6

0…99 ч 59мин 59 с





нет

СТАРТ/СБРОС – уровень 1 / 0

S2503















6

0…99 ч 59мин 59 с





нет

СТАРТ/СТОП – уровень 1 / 0
СБРОС показаний – уровень 1

S2504















6

0…99 ч 59мин 59 с





да

СТАРТ / СТОП – уровень 1 / 0
СБРОС показаний – уровень 1

S2505















6

0…99 ч 59мин 59 с



T=0,5 с

нет

СТАРТ – передний фронт

S2506















3+3

0…999 с





нет

СТАРТ / СТОП – уровень 1 / 0
СБРОС показаний – уровень 1

S2600















6

0…99 мин 59,99 с





нет

СТАРТ / СТОП – уровень 1 / 0
СБРОС показаний – уровень 1

S2601















6

0…99 мин 59,99 с





нет

СТАРТ/СБРОС – уровень 1 / 0

S2602















6

0…99 ч 59мин 59 с





нет

СТАРТ/СБРОС – уровень 1 / 0

S2603















6

0…99 ч 59мин 59 с





нет

СТАРТ/СТОП – уровень 1 / 0
СБРОС показаний – уровень 1

S2604















6

0…99 ч 59мин 59 с





нет

СТАРТ / СТОП – уровень 1 / 0
СБРОС показаний – уровень 1

S2605















6

0…99 ч 59мин 59 с



T=0,5 с

нет

СТАРТ – передний фронт

S2606















3+3

0…999 с





нет

СТАРТ / СТОП – уровень 1 / 0
СБРОС показаний – уровень 1


Основные циклограммы работы таймеров

Циклограмма работы таймера Циклограмма работы таймера

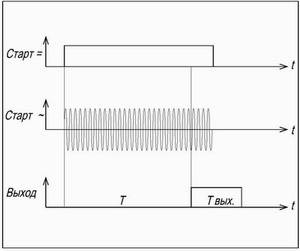

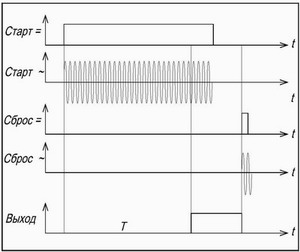

S2000, S2500 S2001, S2501
Циклограмма работы таймера Циклограмма работы таймера

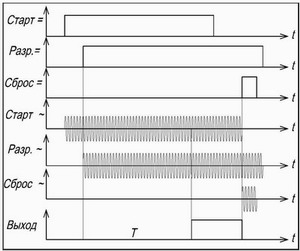

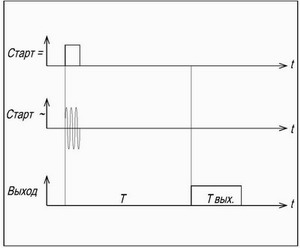

S2003, S2502 S2005, S2505


Скачать каталог: счетчики импульсов, таймеры , тахометры (pdf, 435кб)
